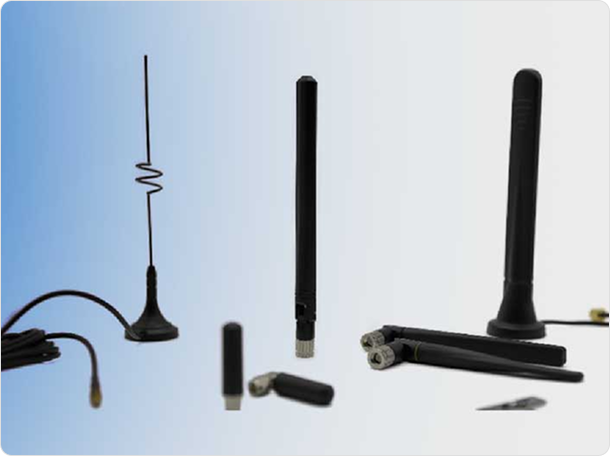

RF 안테나
- 개요
-
- · 설치 키트 내장
- · 컴팩트한 사이즈
- · 실외 사용
- · 9m 무반사 챔버
- · 6m 무반사 챔버
설명
DS 시리즈는 CDMA, LTE, 5G 대역에서 동작하며, 대역폭에 따라 다양하게 설계 가능합니다. RF 중계기와 연결하여 통화 음영지역에 쉽게 설치되며, 열악한 환경에서 견딜 수 있도록 설계되었습니다. 건물 지붕, 벽 등에 설치 되어 기지국과 쉽게 통신할 수 있습니다.
안테나 설계에 필요한 무반사 챔버, 측정 계측장비 등을 구비하고 있으며, WLL 안테나, PCB 안테나 등 다양한 수동 안테나를 공급하고 있습니다. 당사는 회로 설계, 제품 시험 등 개발에 필요한 전 분야에 걸쳐 고도의 분석 능력과 일대일 대응으로 고객의 만족을 위해 최선을 다 하고 있습니다.
| DS900S | DS1800 | DS800DU | DS3500DU | PD900S | PD700M | PD2500D | MULTI-TA | |
|---|---|---|---|---|---|---|---|---|
| Type | Donor antenna | WLL antena | ||||||
| 수신 주파수 [MHz] | 885~940 | 1710~2170 | 824~894 | 1715~2150 | 917~924 | 703~960 | 2401~2483 | 824~960 |
| 1710~2170 | 3600~3800 | 917~924 | 1710~2170 | 5150~5850 | 1450~2170 | |||
| 2400~2700 | 2500~2700 | |||||||
| Peak gain[dB] | > 3 | > 7 | > 5 / 8 | > 7 / 8 | > 2 | > 2 | > 5 | > 2 |
| Front to back ratio[dB] | > 7 | > 13 | > 13 | > 13 | ||||
| Beam width, H plane [°] | 70 | 60 | 70 / 60 | 60 / 25 | ||||
| Beam width, V plane [°] | 70 | 60 | 70 / 60 | 60 / 40 | ||||
| VSWR | < 1.5 | < 2.5 | < 4.5 / 4.0 / 4.0 | < 2.0 | < 4.0 / 2.7 / 2.0 | |||
| Max input power [W] | 1 | |||||||
| Impedance [Ω] | 50 | |||||||
| Polarization | Vertical | Linear | ||||||
| Type of connector | SMA | SMA(OD 10 mm or 11mm optional) | ||||||
| Size [mm] | 111 x 143 x 45 | 127.5 | 150.1 | 127.5 | 127.5 | |||
| ENVIRONMENTAL TEST | CONDITIONS |
|---|---|
| Drop test | a drop 1.5 meter onto a metal surface |
| Temperature cycling test | 10 times temperature cycling from -30°C to +80°C for 1 hour duration each |
| Humidity Test | 24 hours in 95% relative humidity and +55°C of a climatic chamber |
| Sinusoidal vibration | 10–55Hz / 1.5mm amplitude / 2g acceleration |
| Ingress Protection test | Falling down droplets in the artificial rain tester |
| Weight load test | For 10 minutes hold against 5 to 8kg at x and y axis each |
